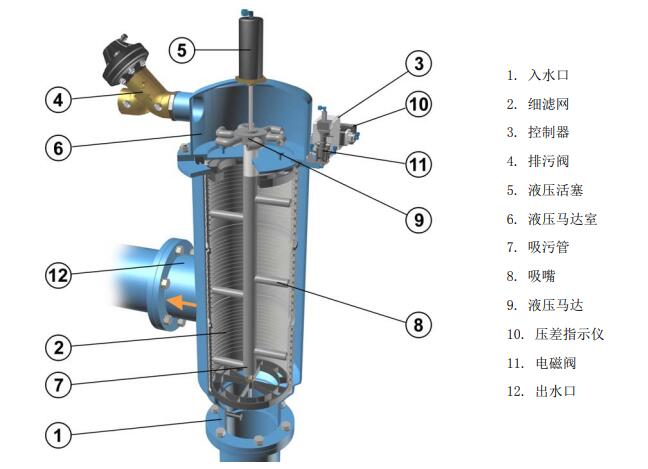

水由入水口(1)進入自清洗過濾器，到達細濾網(2)，在此處水中的顆粒雜質將被濾除。隨著水流的不斷經過，水中的臟物、雜質不斷在細濾網上累積，因此在細濾網內、外兩側形成了一個壓力差。

　　當這個壓力差(ΔP)達到預設值時，自動反沖洗過程被啟動，同時凈水的供應不中斷：排污閥(4)打開，自清洗過濾器內的高壓由液壓活塞(5)被釋放，同時將水排出;導致液壓馬達室(6)和吸污管(7)內的壓力大幅度下降， 此時在吸嘴(8)處發生吸污過程。由排污閥排出的水需要經過液壓馬達(9)，特殊設計的液壓馬達在水流流經時，產生旋轉運動，并帶動吸污管進行旋轉運動; 同時系統壓力平衡的改變，也引起了吸污管的水平運動;吸污管旋轉運動和水平運動的結合，將整個濾網的內表面完全清洗干凈。整個反沖洗過程需要 5 秒鐘。在反沖洗結束后，排污閥(4)關閉，系統內的壓力恢復初始狀態。過濾器開始準備下一個反沖洗周期。過濾后的凈水由出水口(12)流出。
