產品簡介
T型過濾器以為內外形像T型所以被稱為T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出。
產品特點

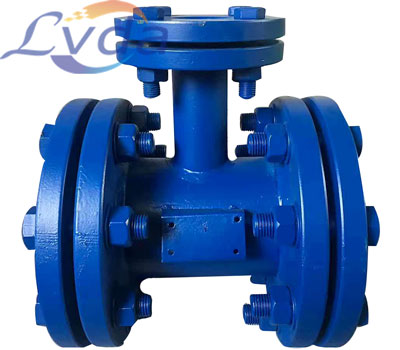

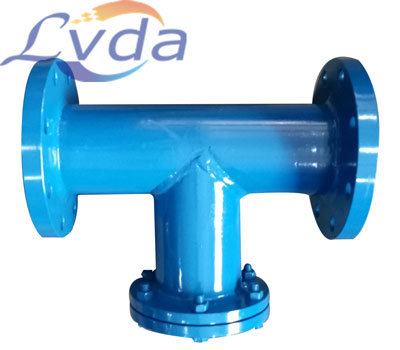

變徑T型過濾器優點：加大流量，加大單位時間內輸送量。上面的圖片展示的T型過濾器是做了變徑處理的T型過濾器，進出口管徑與安裝管道一致，但是過濾器的中間管徑加大了口徑，這樣單位時間給能提供更多流量。排污口也相對大了，排污、清洗也會更好。
工作原理
正折流式t型過濾器結構圖說明工作原理：介質流動方向，介質從進口進入后，經內設的濾網過濾后，從出口流出。正折流式，介質經過濾后，正折90度下對入口的角度，出口流出。可以理解為角通式。
直流式t型過濾器結構圖說明：介質流動方向，介質從進口進入后，經內設的濾網過濾后，從出口流出。直流式，介質經濾網過濾后，直流到出口?？梢岳斫鉃橹蓖ㄊ?。
產品參數
公稱壓力：1.0MPa-1.6MPa-2.5MPa。
介質溫度：0-150度。
適用介質：水、油品、蒸汽、海水、污水。
規格口徑：32到600mm。
殼體材質：碳鋼或不銹鋼。
連接形式：法蘭。
試驗標準：GB13927。
技術參數
|
網孔尺寸mm |
4.75 |
4 |
3.35 |
2.8 |
2.36 |
2 |
1.7 |
1.4 |
1.18 |
1 |
0.85 |
0.71 |
0.6 |
|
標準目數 |
4目 |
5目 |
6目 |
7目 |
8目 |
10目 |
12目 |
14目 |
16目 |
18目 |
20目 |
25目 |
30目 |
|
網孔尺寸mm |
0.5 |
0.43 |
0.36 |
0.3 |
0.25 |
0.21 |
0.18 |
0.15 |
0.13 |
0.1 |
0.09 |
0.07 |
|
|
標準目數 |
35目 |
40目 |
45目 |
50目 |
60目 |
70目 |
80目 |
100目 |
120目 |
140目 |
170目 |
200目 |
|
備注：本產品支持定制，可以制作各種長度及規格，可以直接撥打0373-5419586或者點擊網站在線客服進行咨詢
